71A 1와트 싱글앰프
페이지 정보
작성자 산소통 작성일17-03-12 19:09 조회1,746회 댓글10건본문
오래전부터 너무나 조아하는 일본 앰프 제작자
어떤 출력관이건 늘 직결을 우기는... 그것도 전단 몽조리 직결
소야 수수무.....
만난적은 없지만 창조적 회로 구상하느라 머리가 빠지지 않았을까 싶다...
소야 수수무는
1. 전단 직결앰프
2. 레귤레이터 관(5998, 6C19 등)의 캐소드 정전류 부하로의 사용
등으로 시대를 연 분이다.
그 영향에
97년에 6SL7 SRPP-6BX7캐팔-45싱글의 전단 직결 앰프를 내 스스로 설계하여 만들었었다.
45의 캐소드저항을 5998로 하고... 지금은 다른 앰프로 동작하지만..
미치모리의 레귤레이터 관 사용은 2000년 이후니 http://www6.plala.or.jp/Michi/
아마도 소야 수수무에게 영향받은 것 아닌가 싶다.

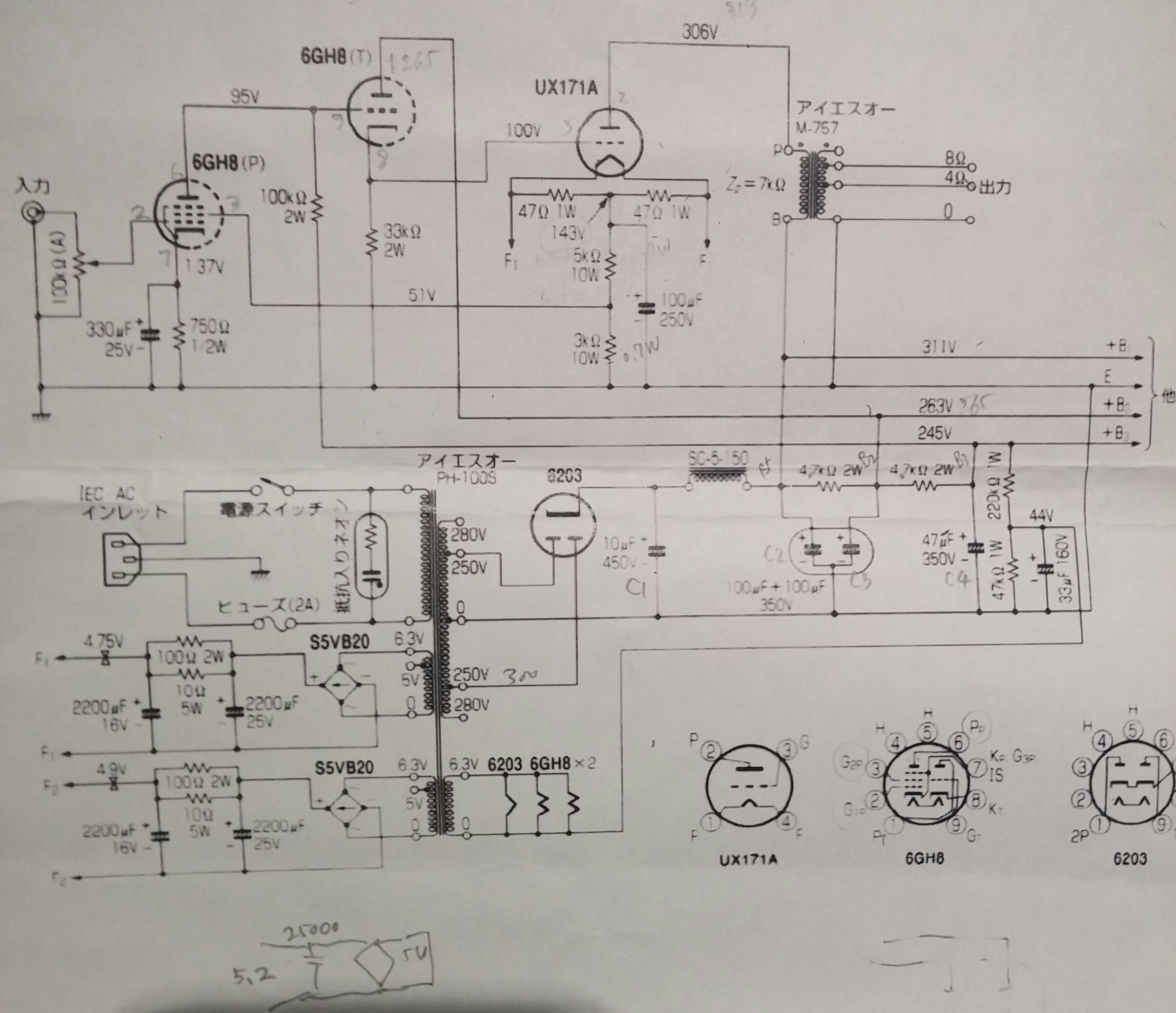

20년만에 소야 수수무를 생각하며 만든 71A 전단 직결앰프
A2 드라이브로 약 1와트 나온다...
